Un chauffe-eau thermodynamique peut récupérer la chaleur de l’air extrait par la VMC au lieu de la rejeter directement dehors. Je détaille le principe, les configurations compatibles, les étapes de raccordement, les débits à contrôler, les erreurs fréquentes et le budget à prévoir pour une installation fiable en France.
Le raccordement fonctionne seulement avec un équipement conçu pour l’air extrait
- Compatibilité indispensable entre le ballon, la VMC et le réseau de gaines.
- L’air des pièces humides passe par le chauffe-eau, qui récupère ses calories avant le rejet extérieur.
- Il ne faut jamais augmenter les débits de ventilation uniquement pour chauffer davantage l’eau.
- Une installation complète coûte généralement 2 500 à 4 500 € TTC posée, selon les travaux.
- Le contrôle du débit d’air, de l’acoustique et des condensats est aussi important que le raccordement électrique.
Le principe repose sur la récupération de l’air déjà chauffé

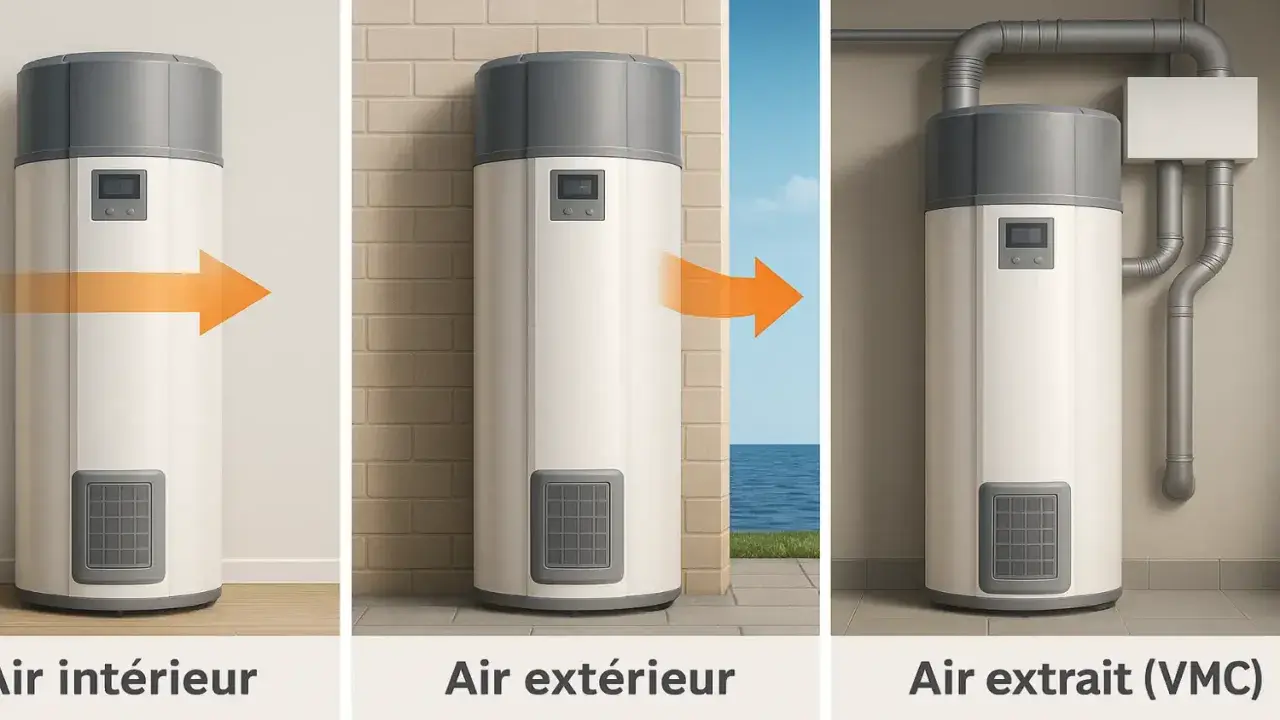

Un ballon classique sur air ambiant prélève les calories dans le local où il se trouve. Un modèle sur air extrait utilise au contraire l’air provenant de la cuisine, de la salle de bains et des WC. Cet air est généralement plus chaud que l’air extérieur en hiver, ce qui permet à la pompe à chaleur du ballon de travailler dans de meilleures conditions.
Le cheminement est simple. L’air humide et chargé d’odeurs est capté par les bouches de la VMC, dirigé vers l’entrée du chauffe-eau, refroidi après récupération des calories, puis évacué vers l’extérieur. L’eau du ballon est ainsi chauffée avec une énergie qui aurait sinon été perdue.
Je préfère être clair sur un point souvent mal compris. Il ne suffit pas de prendre un chauffe-eau thermodynamique standard et de lui ajouter une gaine sur la sortie de VMC. Il faut un appareil explicitement prévu pour fonctionner sur air extrait, souvent équipé de son propre ventilateur et parfois de la fonction VMC complète.
La VMC simple flux reste la configuration la plus facile
Avec une VMC simple flux autoréglable
Dans une maison équipée d’une VMC simple flux autoréglable, le montage le plus courant consiste à remplacer le caisson d’extraction existant par un ensemble conçu pour associer ventilation et production d’eau chaude. Les gaines venant des bouches sont raccordées à l’appareil, puis un conduit de rejet conduit l’air refroidi vers l’extérieur.
Le ballon ne doit donc pas être installé comme un simple élément ajouté en parallèle. Un raccordement en T improvisé peut créer des pertes de charge, réduire l’aspiration dans certaines pièces et provoquer des bruits d’air. Dans mes recommandations, je privilégie toujours le schéma hydraulique et aéraulique indiqué par le fabricant.
Avec une VMC hygroréglable
La VMC hygroréglable adapte le débit en fonction de l’humidité. Cette variation est intéressante pour limiter les pertes de chauffage, mais elle peut poser problème à un chauffe-eau qui exige un débit d’air minimal pour fonctionner correctement.
La compatibilité doit être vérifiée à partir des références précises du caisson, des bouches et du ballon. Si le débit devient trop faible, la pompe à chaleur peut perdre en performance, afficher un défaut aéraulique ou basculer plus souvent sur sa résistance électrique. Une VMC hygroréglable n’est donc pas automatiquement compatible.
Avec une VMC double flux
Le cas de la double flux est plus délicat. Cette installation récupère déjà la chaleur de l’air extrait grâce à un échangeur avant d’insuffler de l’air neuf dans le logement. Ajouter un ballon sur le même réseau peut perturber l’équilibre entre soufflage et extraction.
Certains systèmes sont prévus pour fonctionner avec une récupération thermodynamique sur air extrait, mais le raccordement dépend entièrement du fabricant. Je déconseille de créer un piquage ou un contournement de l’échangeur sans étude préalable. Dans beaucoup de projets, conserver la double flux indépendante et choisir un ballon sur air ambiant ou sur air extérieur est plus simple et plus sûr.
Comment réaliser le raccordement dans les règles
Le raccordement touche à la fois à la ventilation, à l’électricité, à la plomberie et à l’évacuation des condensats. Une pose sérieuse commence par un relevé de l’existant, et non par le choix d’un ballon sur catalogue.
- Identifier la VMC et relever sa marque, son modèle, son type de bouches et ses débits.
- Vérifier le ballon afin de confirmer qu’il accepte bien l’air extrait et le diamètre de gaines disponible.
- Contrôler l’emplacement, l’accessibilité, le poids supporté par le sol et la place nécessaire autour de l’appareil.
- Raccorder les conduits d’extraction avec des gaines étanches et, si elles passent dans un volume non chauffé, correctement isolées.
- Prévoir une évacuation des condensats avec une pente suffisante et un siphon adapté lorsque la notice l’impose.
- Réaliser les raccordements d’eau froide, d’eau chaude, de groupe de sécurité et d’évacuation selon les règles de plomberie.
- Installer l’alimentation électrique sur un circuit dédié protégé par différentiel 30 mA, avec un calibre conforme à la notice.
- Mesurer les débits, vérifier les pressions, contrôler les bruits et lancer un cycle complet de production d’eau chaude.
Le réseau aéraulique mérite une attention particulière. Une gaine trop longue, écrasée ou mal raccordée augmente la résistance à l’écoulement. Le moteur doit alors forcer, le bruit augmente et la consommation électrique du système grimpe. Dans une rénovation, remplacer quelques mètres de gaine dégradée peut avoir plus d’effet qu’un ballon légèrement plus performant.
Le rejet d’air refroidi ne doit pas revenir vers une entrée d’air, une fenêtre ou un local habité. Le fabricant précise généralement les distances minimales et les conditions de rejet. Pour un appareil intégrant la VMC, il est interdit de renvoyer cet air dans le logement, car cela annulerait le principe de renouvellement de l’air.
Les chiffres à contrôler avant de choisir l’appareil
Le débit disponible est le premier critère technique. À titre de repère réglementaire, dans un logement de quatre pièces principales, l’extraction peut atteindre environ 120 m³/h en cuisine, 30 m³/h dans la salle de bains et 15 à 30 m³/h dans les WC selon la configuration. Les systèmes hygroréglables peuvent appliquer d’autres valeurs autorisées.
Ces chiffres ne remplacent pas les données de la notice. Le ballon possède une plage de fonctionnement, avec un débit minimal et parfois un débit maximal. Une installation qui ventile correctement le logement peut malgré tout ne pas fournir le débit précis nécessaire à un modèle donné.
| Point à vérifier | Repère pratique | Pourquoi c’est important |
|---|---|---|
| Capacité du ballon | 150 à 200 litres pour un petit foyer, 250 à 270 litres pour une famille | Évite les relances électriques trop fréquentes et les manques d’eau chaude |
| Température de l’air extrait | Environ 18 à 22 °C dans un logement chauffé | Une température stable favorise le rendement de la pompe à chaleur |
| Débit d’air | À comparer aux valeurs minimales du fabricant | Un débit insuffisant réduit le COP et peut déclencher une alarme |
| Gaines | Réseau étanche, non écrasé et isolé hors volume chauffé | Limite les pertes thermiques, la condensation et les sifflements |
| Bruit | À vérifier dans la fiche technique et en fonctionnement réel | Le ventilateur et le compresseur peuvent gêner une chambre voisine |
Un COP annoncé autour de 2,5 à 3,5 signifie que la pompe à chaleur fournit plusieurs fois plus d’énergie thermique qu’elle ne consomme d’électricité dans des conditions de test. Ce chiffre n’est pas une promesse d’économie identique sur la facture annuelle. Les habitudes de consommation, la température de consigne, les cycles anti-légionelles et l’usage de l’appoint électrique changent fortement le résultat.
Les erreurs qui font perdre les bénéfices du système
Forcer la ventilation pour chauffer plus d’eau
Augmenter artificiellement le débit de la VMC ne crée pas une source d’énergie gratuite. Cela peut refroidir davantage le logement, augmenter les infiltrations d’air et dégrader le confort. L’ADEME rappelle d’ailleurs qu’il ne faut pas surventiler un logement pour couvrir les besoins d’eau chaude sanitaire.
Conserver un ancien caisson incompatible
Un caisson VMC standard n’est pas forcément capable de gérer les pertes de charge du ballon. Le conserver malgré les recommandations du fabricant peut déséquilibrer le réseau. Le remplacement du groupe est souvent nécessaire lorsque le chauffe-eau assure lui-même la fonction d’extraction.
Négliger les condensats et l’isolation
L’air extrait contient de la vapeur d’eau. Lorsqu’il est refroidi par la pompe à chaleur, cette vapeur peut se condenser dans l’appareil ou dans les gaines. Une évacuation mal conçue entraîne des écoulements, des odeurs et parfois des dégâts sur le support. Le traitement des condensats doit être prévu dès la conception.
Placer le ballon contre une pièce calme
Le compresseur et le ventilateur ne sont pas silencieux, même sur un bon appareil. Un cellier, un garage ou un local technique est généralement préférable à une cloison mitoyenne avec une chambre. Des plots antivibratiles et une gaine correctement fixée réduisent les transmissions, mais ne les suppriment pas complètement.
Lire aussi : Chaudière ionique - Vraiment efficace ou simple promesse ?
Oublier l’entretien de la VMC
Un filtre encrassé, une bouche obstruée ou une gaine pleine de poussière réduit le débit disponible. Je conseille un dépoussiérage régulier des bouches et un contrôle du réseau au moins lors de chaque intervention importante sur le ballon. Un appareil performant ne compense pas une ventilation négligée.
Quel budget prévoir et quand l’opération est pertinente
En 2026, un chauffe-eau thermodynamique sur air extrait coûte souvent 2 500 à 4 500 € TTC fourni et posé. Une rénovation complexe, avec remplacement du réseau VMC, reprise électrique, percement et évacuation des condensats, peut dépasser cette fourchette.
Le coût dépend surtout de la capacité du ballon, de l’état des gaines et du fait que la VMC soit intégrée ou simplement raccordée. Un devis sérieux doit distinguer l’appareil, la dépose de l’ancien équipement, les travaux aérauliques, les raccordements hydrauliques, l’électricité, la mise en service et les mesures de débit.
La solution est particulièrement cohérente lorsque le logement possède déjà une VMC simple flux en bon état et qu’un remplacement du ballon est prévu. Elle est moins évidente si la ventilation doit être entièrement refaite ou si le local disponible est trop éloigné des gaines.
Face à un ballon électrique classique, les économies peuvent être importantes, parfois de l’ordre de 50 à 70 % sur l’énergie consacrée à l’eau chaude. Je resterais toutefois prudent sur le temps de retour. Avec un investissement de 4 000 € et une faible consommation d’eau chaude, la rentabilité sera nettement moins rapide que dans une famille de quatre ou cinq personnes utilisant quotidiennement plusieurs douches.
Le bon réflexe avant de remplacer le ballon
Avant de demander un prix, relevez le modèle du caisson VMC, le diamètre des gaines, la distance jusqu’au futur emplacement et la capacité de l’ancien ballon. Ajoutez les photos des raccordements et la configuration des pièces de service. Ces informations permettent à l’installateur de repérer rapidement une incompatibilité.
Je demanderais au minimum deux devis avec une mesure des débits avant et après travaux. Le meilleur projet n’est pas forcément celui qui annonce le COP le plus élevé, mais celui qui maintient une ventilation équilibrée, silencieuse et durable tout en produisant suffisamment d’eau chaude.
Brancher un ballon thermodynamique sur une VMC est donc une bonne piste de rénovation lorsque l’appareil, le réseau et le caisson sont pensés comme un seul système. La récupération des calories est intéressante, mais elle ne doit jamais se faire au détriment de la qualité de l’air intérieur ni du confort acoustique.
