Les points clés à garder avant de dessiner
- Un plan gratuit sert d’abord à valider une organisation, pas à remplacer un dossier administratif complet.
- Les meilleurs outils gratuits ne font pas tous la même chose: certains dessinent l’intérieur, d’autres servent à lire le terrain.
- En France, le plan de situation, le plan de masse, le plan en coupe et les façades n’ont pas le même rôle.
- Au-delà de 150 m² de surface de plancher, les plans doivent être établis par un architecte.
- Les erreurs les plus fréquentes viennent du manque de cotes, d’une mauvaise lecture du terrain et d’un plan trop optimiste.
- Un bon plan gratuit reste utile s’il peut être relu, corrigé et exporté proprement avant toute démarche officielle.
Ce qu’un plan gratuit doit vraiment vous permettre de décider
Je commence toujours par là, parce que c’est le point que beaucoup de gens sautent. Un plan n’est pas seulement une image jolie à regarder en 3D: il doit aider à décider combien de pièces il faut, comment on circule, où placer les ouvertures, et comment la maison s’insère sur le terrain. Si cette base n’est pas claire, le logiciel ne résout rien, il ne fait que maquiller le problème.
Avant même de dessiner, je vous conseille de fixer un programme simple et concret. Posez noir sur blanc les besoins réels, pas les envies floues:
- nombre d’habitants aujourd’hui et à moyen terme;
- maison de plain-pied ou à étage;
- nombre de chambres, de salles d’eau et de rangements;
- présence d’un garage, d’un cellier, d’un bureau ou d’une buanderie;
- niveau d’ouverture souhaité vers le jardin, le voisinage et l’ensoleillement.
À ce stade, je pense plus en usage qu’en décor. Une chambre peut être correcte sur le papier et inutilisable si elle laisse à peine passer le lit et l’armoire. Un séjour peut sembler généreux et devenir étouffant si la circulation coupe tout l’espace. Une fois ces arbitrages posés, on peut vraiment passer à l’outil adapté, et c’est là que la gratuité devient intéressante.
Les outils gratuits qui font réellement gagner du temps
Pour dessiner sans frais, je distingue trois familles d’outils. Chacune sert à une étape différente, et c’est justement ce qui évite de perdre du temps à chercher le logiciel “parfait”. En pratique, le meilleur choix dépend du niveau de précision attendu et du moment où vous en êtes dans le projet.
| Solution gratuite | Ce qu’elle fait bien | Sa limite principale | Je la recommande pour |
|---|---|---|---|
| Sweet Home 3D | Créer un plan intérieur en 2D, visualiser le volume en 3D, tester l’ameublement | Ne remplace pas un dossier technique complet ni un relevé précis du terrain | Une première maquette sérieuse de la maison |
| Géoportail | Lire le terrain, repérer l’implantation, récupérer un fond de plan et l’environnement | Ne dessine pas l’agencement intérieur | Le plan de situation et la compréhension du contexte parcellaire |
| Croquis papier ou papier millimétré | Aller vite, poser des proportions, comparer plusieurs variantes sans contrainte technique | Peu précis si l’on oublie les cotes, l’orientation ou l’échelle | Le tout premier jet, avant de passer à un outil plus propre |

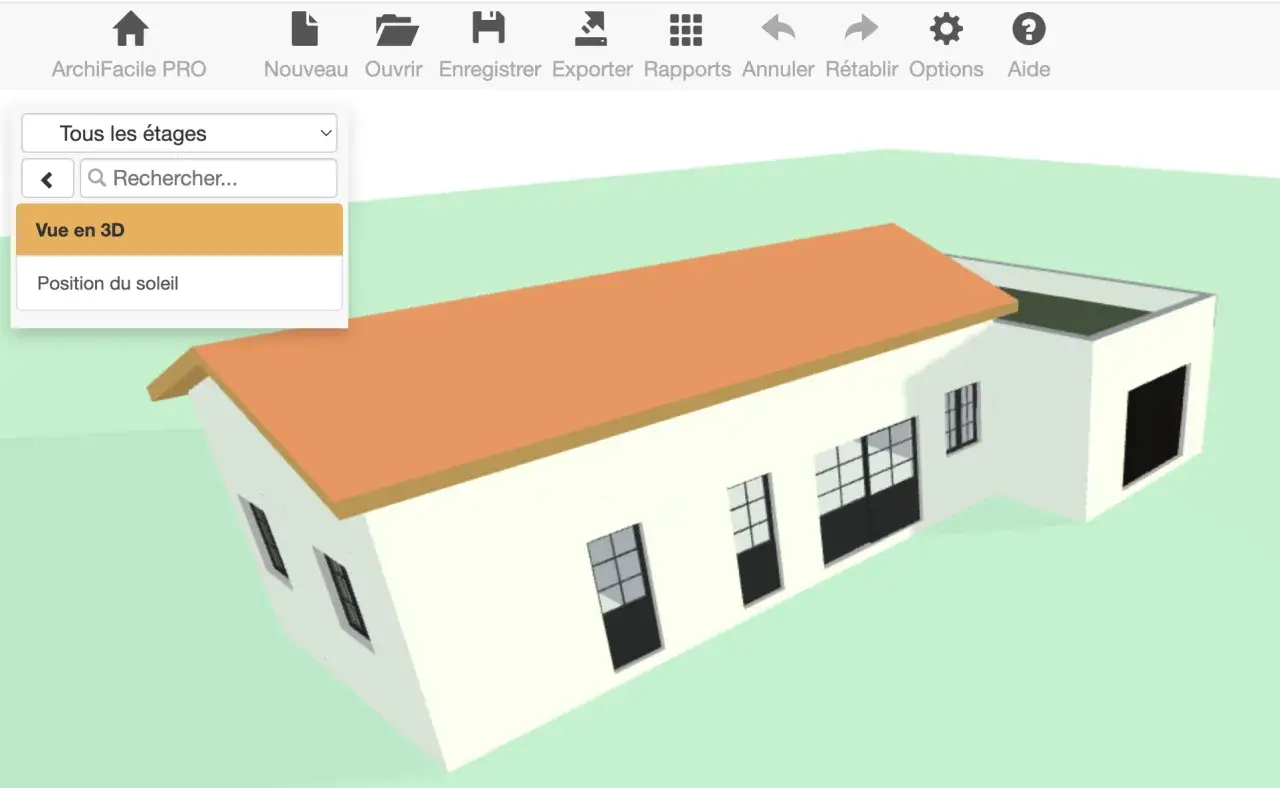

Le point important, ce n’est pas le logiciel en lui-même, mais la manière dont vous vous en servez. Sweet Home 3D, par exemple, est utile pour structurer l’intérieur et visualiser les volumes, alors que Géoportail sert surtout à ne pas dessiner une maison hors-sol, coupée de son terrain. J’aime bien cette combinaison parce qu’elle sépare deux questions différentes: “comment la maison fonctionne-t-elle ?” et “comment s’insère-t-elle sur la parcelle ?”.
Si vous n’utilisez qu’un outil 3D décoratif, vous risquez de négliger les dimensions et les contraintes du site. Si vous restez uniquement sur un croquis, vous ne verrez pas les vrais défauts d’usage. En général, le bon enchaînement, c’est d’abord le croquis, ensuite le plan numérique, puis la vérification terrain.
La méthode simple pour passer de l’idée au plan coté
Quand je veux aller vite sans bâcler, je passe toujours par la même séquence. Elle est simple, mais elle évite la majorité des erreurs de départ. Le but est d’obtenir un plan coté, c’est-à-dire un plan où les dimensions sont lisibles et exploitables, pas juste un dessin d’intention.
- Je commence par relever le terrain: limites, accès, pente, orientation, arbres, raccordements visibles et éventuelles servitudes.
- Je pose le programme: nombre de pièces, surfaces souhaitées, niveau de compacité, besoin de rangement et mode de vie.
- Je dessine les zones: espace jour, espace nuit, zone technique, circulation, espaces extérieurs.
- Je vérifie les flux: entrée, cuisine, salle d’eau, chambre, terrasse, garage. Une maison fonctionne mal quand les trajets quotidiens sont compliqués.
- Je contrôle les dimensions avec des repères simples. Pour une chambre, viser 9 à 12 m² reste un bon ordre de grandeur; pour une salle de bains, 4 à 6 m² suffisent souvent; pour une circulation, je garde volontiers 90 cm de passage utile comme repère de confort.
- Je fige une version propre avec l’échelle, les cotes principales, le nord et les ouvertures.
Pour l’échelle, je pars souvent sur 1/100 pour une première version claire, puis je descends à 1/50 si je dois détailler une pièce technique ou un point délicat. Ce n’est pas une règle absolue, mais c’est un bon compromis entre lisibilité et précision. Une fois ce squelette posé, le vrai contrôle commence: il faut traquer les erreurs qui coûtent cher plus tard.
Les vérifications qui évitent les erreurs coûteuses
La plupart des plans gratuits échouent pour une raison très simple: ils oublient des contraintes banales au moment du dessin, puis ces contraintes réapparaissent au chantier sous forme de surcoûts. Je préfère donc vérifier quelques points avant de valider quoi que ce soit. C’est moins spectaculaire qu’une belle vue 3D, mais nettement plus utile.
| Point à vérifier | Ce que je contrôle | Erreur fréquente |
|---|---|---|
| Orientation et lumière | Position du séjour, des chambres et des ouvertures par rapport au soleil | Mettre les pièces de vie au mauvais endroit, puis compenser avec des artifices coûteux |
| Règles locales | PLU, limites de retrait, hauteur, aspect de toiture, emprise possible | Tracer un plan “possible” sur le papier mais non conforme dans la commune |
| Logique technique | Réseaux, évacuations, salle d’eau, cuisine, chauffage, ventilation | Multiplier les croisements de canalisations et les solutions de rattrapage |
| Structure et surface | Position des murs porteurs, trémie d’escalier, épaisseur des cloisons | Oublier qu’un mur n’est pas un trait fin et gratuit |
| Confort quotidien | Rangements, largeur des circulations, ouverture des portes, intimité | Créer des pièces correctes séparément mais pénibles ensemble |
| Terrain en pente | Niveaux du sol, accès, terrassement, adaptation du plan en coupe | Ne penser qu’au plan horizontal et découvrir ensuite que le terrain impose autre chose |
Ce que le gratuit couvre et ce qu’il ne couvre pas
Un plan gratuit est excellent pour explorer, comparer et corriger. En revanche, il ne remplace pas automatiquement les pièces demandées dans un dossier d’urbanisme. C’est là que beaucoup de projets se compliquent: on croit avoir “le plan”, alors qu’on n’a encore qu’une base de travail.| Document | Rôle | Ce qu’un plan gratuit doit savoir préparer |
|---|---|---|
| Plan de situation | Localiser le terrain dans la commune | Un fond lisible, un emplacement clair et une lecture simple des accès |
| Plan de masse | Montrer l’implantation sur la parcelle | Les bâtiments existants et projetés, les zones à creuser, les arbres, les raccordements et les aménagements extérieurs |
| Plan en coupe | Montrer le volume et le rapport au terrain | Les niveaux avant et après travaux, surtout si le terrain bouge |
| Façades et toitures | Montrer l’aspect extérieur | Des élévations cohérentes avec les ouvertures, la hauteur et les matériaux |
Il faut aussi garder en tête que la maison neuve ne se réduit pas à une image d’implantation. Pour une construction, la logique doit rester compatible avec les règles thermiques, les réseaux, l’évacuation des eaux et les exigences du dossier. Autrement dit, un plan gratuit sert très bien à préparer le terrain, mais il ne dispense pas de vérifier la conformité du projet.
Les détails que j’ajoute toujours pour qu’un plan reste exploitable en 2026
Si je veux qu’un plan gratuit reste utile dans la vraie vie, j’ajoute toujours quelques éléments très concrets. Ce sont eux qui font la différence entre un document qu’on regarde et un document qu’on peut réellement réutiliser.
- Une version de travail et une version propre, pour ne pas perdre les hypothèses initiales.
- Le nord, l’échelle et les cotes principales visibles dès le premier regard.
- Une légende simple pour les matériaux, les ouvertures et les niveaux.
- Un contrôle du raccord entre intérieur et extérieur: terrasse, accès, stationnement, jardin.
- Une lecture des contraintes locales avant de détailler la décoration ou le mobilier.
- Un export PDF lisible, parce qu’un plan illisible à l’écran l’est souvent encore plus sur un dossier imprimé.
Je recommande aussi de garder le terrain au centre de la réflexion. Un projet bien pensé sur le plan intérieur peut devenir mauvais s’il ignore l’orientation, le voisinage, la pente ou les règles d’urbanisme de la commune. La meilleure méthode reste donc simple: partir d’un croquis, le faire passer dans un outil gratuit, puis le confronter au terrain et aux exigences réelles avant d’aller plus loin. C’est la manière la plus propre de construire un plan de maison sans gaspiller de temps ni d’argent.
