Une climatisation qui fait disjoncter le tableau n’est pas toujours en panne. Le problème peut venir d’un calibre mal choisi, d’un câble trop faible, d’un circuit partagé ou d’une fuite électrique. Je vous propose ici une méthode simple pour choisir la protection adaptée, comprendre les déclenchements et savoir quand l’intervention d’un électricien devient indispensable.
Le bon calibrage repose sur trois vérifications essentielles
- La puissance absorbée de l’appareil, et non sa seule puissance frigorifique.
- La section du câble, qui doit rester cohérente avec le calibre du disjoncteur.
- Un circuit dédié, relié au tableau sans autre appareil énergivore.
- Une protection différentielle 30 mA doit compléter le dispositif.
- Un déclenchement répété impose de couper l’installation et de faire contrôler la cause.

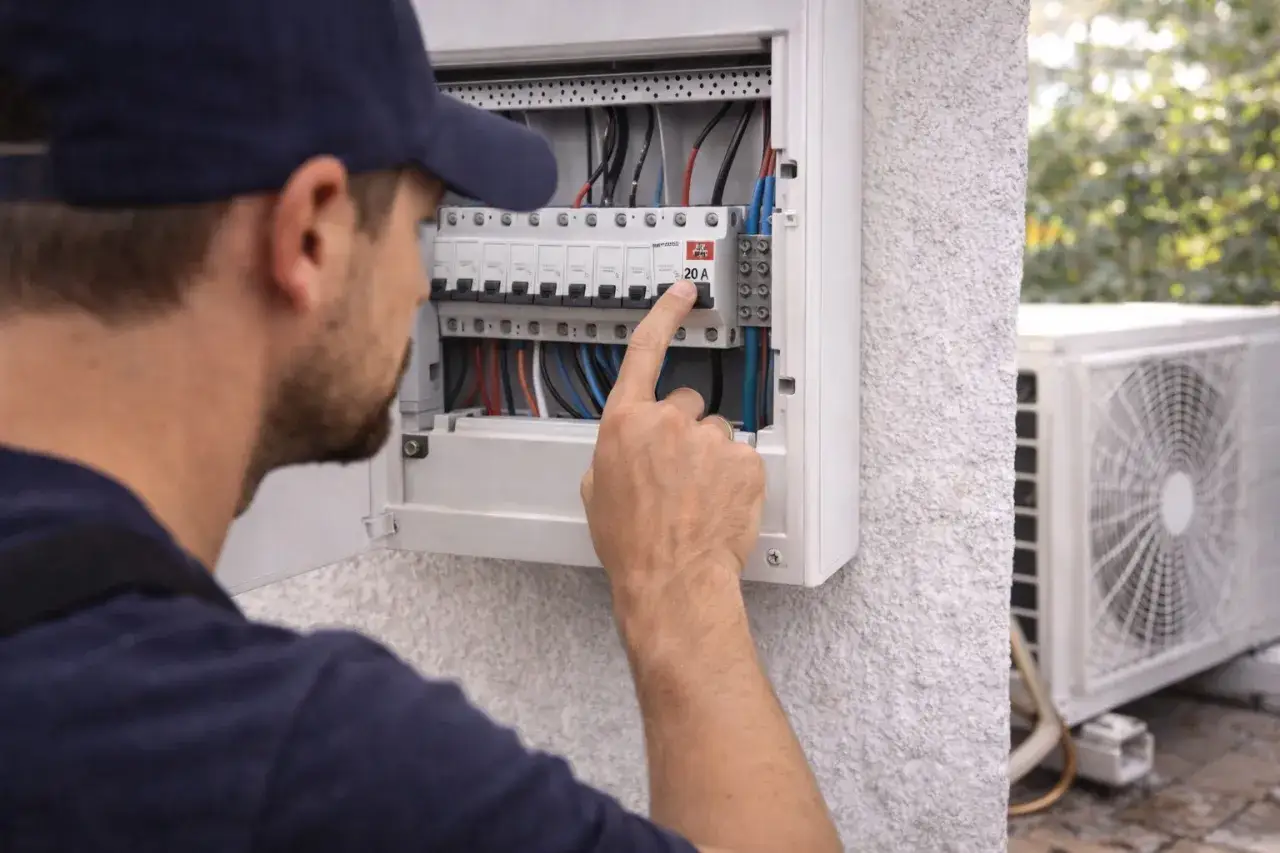

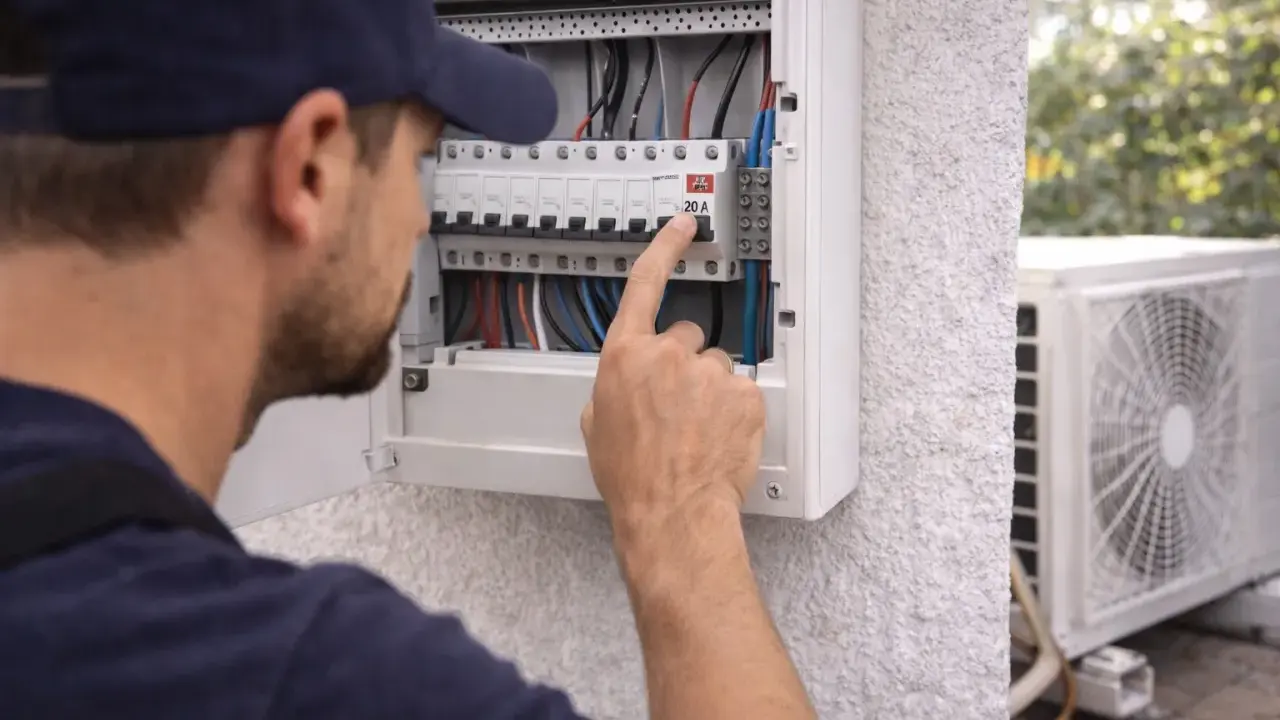

Pourquoi la climatisation mérite un circuit protégé à part
Une climatisation, surtout lorsqu’elle fonctionne en mode chauffage, alimente un compresseur et une électronique de puissance. Ces éléments peuvent produire un appel de courant au démarrage ou solliciter fortement la ligne pendant plusieurs heures. Un circuit dédié évite qu’un four, un chauffe-eau ou plusieurs prises ne s’ajoutent à cette charge.
Le disjoncteur divisionnaire protège principalement les conducteurs contre la surcharge et le court-circuit. L’interrupteur différentiel, lui, surveille les fuites de courant vers la terre afin de protéger les personnes. Ces deux protections ne remplissent donc pas le même rôle et doivent être présentes dans une installation correctement conçue.
Le circuit doit-il être spécialisé
La norme NF C 15-100 ne donne pas un calibre universel uniquement parce qu’il s’agit d’une climatisation. Le choix dépend de la notice du fabricant, de l’intensité absorbée, de la longueur de la liaison et du mode de pose. En pratique, je recommande toujours une ligne séparée depuis le tableau, particulièrement pour une unité extérieure fixe ou une climatisation réversible.
Brancher l’appareil sur une rallonge ou sur un circuit de prises existant est une mauvaise solution. Même si cela fonctionne temporairement, le câble peut chauffer et les déclenchements deviennent difficiles à interpréter.
Quel calibre choisir pour une climatisation
La première donnée à relever se trouve sur la plaque signalétique ou dans la notice. Il faut chercher la mention courant nominal, intensité maximale ou puissance absorbée. La puissance frigorifique annoncée, par exemple 2,5 ou 3,5 kW, ne correspond pas directement à la consommation électrique.
Pour une alimentation monophasée en 230 V, le calcul de base est simple. Il suffit de diviser la puissance absorbée en watts par 230. Ainsi, un appareil consommant 2 000 W demande environ 8,7 A, tandis qu’un modèle consommant 4 000 W atteint environ 17,4 A.
| Puissance électrique théorique | Intensité approximative | Calibre souvent envisagé |
|---|---|---|
| Jusqu’à 2 300 W | Jusqu’à 10 A | 10 A |
| De 2 300 à 3 600 W | De 10 à 16 A | 16 A |
| De 3 600 à 4 600 W | De 16 à 20 A | 20 A |
| De 4 600 à 7 300 W | De 20 à 32 A | 32 A selon l’installation |
Ce tableau donne des repères de calcul, pas une autorisation de remplacer le disjoncteur au hasard. Le fabricant peut imposer un calibre précis, notamment pour tenir compte du compresseur, de l’électronique inverter ou du courant de démarrage. Un appareil peu puissant peut donc demander une protection différente de celle que suggère un calcul rapide.
Un disjoncteur trop faible provoque des coupures répétées. Un calibre trop élevé est plus dangereux, car il peut laisser passer une intensité excessive avant de protéger le câble. Augmenter un 16 A en 20 A sans vérifier la section des conducteurs est l’une des erreurs que je déconseille le plus fermement.
Quelle section de câble et quelle courbe prévoir
Le calibre et la section du câble doivent être choisis ensemble. À titre de repère courant en logement, un circuit protégé à 16 A est généralement associé à du cuivre en 1,5 mm², tandis qu’un circuit à 20 A utilise souvent du 2,5 mm². Pour 32 A, la section de 6 mm² est fréquemment retenue, mais le dimensionnement réel dépend de la situation.
| Calibre indicatif | Section cuivre courante | Point de vigilance |
|---|---|---|
| 10 A | 1,5 mm² | Adapté seulement si la notice confirme une faible intensité. |
| 16 A | 1,5 mm² | Solution fréquente pour un petit mono-split. |
| 20 A | 2,5 mm² | Courant pour une puissance absorbée plus importante. |
| 32 A | 6 mm² | Réservé aux équipements et liaisons réellement dimensionnés pour cela. |
La longueur de la ligne compte autant que sa section minimale. Au-delà de plusieurs dizaines de mètres, la chute de tension peut imposer une section supérieure, surtout lorsque l’unité extérieure est éloignée du tableau. Le mode de pose, la température, le regroupement de câbles et la présence d’une gaine influencent également le choix.
Lire aussi : Chaudière fioul ancienne - Remplacer ou garder? Le guide 2026
La courbe C ou la courbe D
La courbe C convient généralement aux installations domestiques et aux climatiseurs dont le courant de démarrage reste maîtrisé. Une courbe D accepte un appel de courant plus élevé, mais elle ne doit pas être choisie simplement parce que l’appareil fait déclencher la protection.
Si le fabricant préconise une courbe D, l’électricien doit vérifier que le pouvoir de coupure, l’impédance de la ligne et la protection en amont restent compatibles. Dans les autres cas, une courbe C bien dimensionnée est habituellement le choix le plus cohérent.
Quelle protection différentielle pour l’unité extérieure
La climatisation doit être placée sous une protection différentielle haute sensibilité de 30 mA. Ce dispositif détecte une fuite de courant que le disjoncteur classique ne repérerait pas nécessairement. Dans une construction neuve ou une rénovation complète, cette protection concerne les circuits terminaux de l’installation.
Le type du différentiel dépend des caractéristiques électriques du modèle. Un appareil équipé d’un variateur ou d’une électronique de puissance peut nécessiter un type A ou, selon la notice, un type F. Je conseille de suivre la prescription du fabricant plutôt que de généraliser à partir du seul mot « climatisation ».
Un interrupteur de coupure placé à proximité de l’unité extérieure peut aussi faciliter la maintenance. Il permet de mettre l’équipement hors tension localement, mais il ne remplace ni le disjoncteur du tableau ni la protection différentielle.
Que faire quand le disjoncteur de la climatisation saute
Commencez par identifier l’appareil qui a déclenché. Si c’est le disjoncteur divisionnaire, la cause peut être une surcharge, un court-circuit ou un défaut de démarrage. Si c’est l’interrupteur différentiel, il faut plutôt suspecter une fuite d’isolement, de l’humidité ou un défaut dans l’unité extérieure.
- Arrêtez la climatisation avec sa télécommande.
- Attendez quelques minutes avant de réarmer une seule fois la protection.
- Observez si le déclenchement survient immédiatement, au démarrage ou après un certain temps.
- Si la coupure revient, laissez l’appareil hors tension et contactez un professionnel.
Un déclenchement immédiat évoque souvent un court-circuit ou une fuite franche. Une coupure après plusieurs minutes peut correspondre à une surcharge, à une mauvaise ventilation de l’unité extérieure ou à un composant qui chauffe. Des filtres très encrassés peuvent dégrader le fonctionnement, mais ils n’expliquent pas à eux seuls toutes les coupures électriques.
Évitez de réarmer le dispositif plusieurs fois et ne remplacez jamais le calibre par un modèle plus puissant pour « régler » le problème. Cette manipulation peut supprimer le symptôme tout en laissant le câble exposé à une surchauffe.
Quel budget prévoir pour une installation correcte
Le prix dépend surtout de la distance entre le tableau et l’unité extérieure. Pour un simple remplacement dans un tableau déjà bien dimensionné, la fourniture et la pose d’un disjoncteur divisionnaire peuvent rester autour de 40 à 150 euros. Une protection différentielle ou une adaptation du tableau augmente le montant.
La création d’une ligne complète, avec câble, protection, cheminement et raccordement, se situe souvent autour de 100 à 300 euros pour une configuration simple. Une saignée, une grande longueur, un passage en façade ou un tableau ancien peuvent porter le budget à plusieurs centaines d’euros supplémentaires.
Un devis sérieux doit indiquer le calibre, la section, le type de différentiel, la longueur de câble et les essais réalisés. Je me méfie des offres qui mentionnent seulement « raccordement électrique » sans préciser la protection installée.
Le raccordement d’un climatiseur fixe touche à la fois à la sécurité électrique et, pour la partie frigorifique, à des obligations professionnelles spécifiques. Dès qu’il faut créer une ligne, modifier le tableau ou intervenir sur une unité extérieure, faites contrôler l’installation par un électricien ou un climaticien qualifié.
Une protection bien pensée améliore aussi le confort d’été
Le bon choix ne consiste pas à installer le plus gros disjoncteur possible. Il faut coordonner la puissance absorbée, le calibre, la section du câble, le différentiel et la notice du fabricant, puis vérifier que la ligne reste adaptée aux évolutions du logement.
Cette approche évite les coupures intempestives, limite les risques d’échauffement et facilite le dépannage. Elle s’inscrit aussi dans une rénovation durable, car une climatisation correctement alimentée fonctionne de manière plus stable et peut être entretenue sans devoir reprendre toute l’installation électrique.
