Radiateur électrique - Brancher le fil pilote sans erreur

Un radiateur électrique bien raccordé ne se résume pas à brancher deux fils. Quand le fil pilote est présent, il permet de centraliser les ordres de chauffe, d’abaisser la température pièce par pièce et d’éviter de chauffer inutilement un volume vide. J’explique ici le câblage, les repères de fils, les protections à respecter et les erreurs qui créent le plus souvent des blocages.

Comprendre le rôle du fil pilote avant de toucher au câblage

Le premier point à clarifier, c’est la fonction même du fil pilote. Il ne chauffe pas à lui seul: il sert à envoyer des consignes à l’électronique du radiateur, depuis un programmateur, un gestionnaire d’énergie, un délesteur ou une sortie de câble connectée. En pratique, c’est ce fil qui rend possible un pilotage plus fin qu’un simple on/off.

Je considère ce point comme essentiel, parce qu’une bonne partie des confusions viennent de là. On croit parfois qu’un radiateur “ne marche pas” alors qu’il reçoit en réalité un ordre prioritaire, comme l’arrêt, le hors gel ou le délestage. Dans une installation bien pensée, le fil pilote sert justement à arbitrer l’usage du chauffage selon l’occupation des pièces et les plages horaires.

• Confort maintient la température de consigne.
• Éco abaisse la température par rapport au confort.
• Confort -1 et confort -2 réduisent légèrement la consigne sur les appareils qui gèrent 6 ordres.
• Hors gel protège le logement en maintenant une température minimale.
• Arrêt coupe la chauffe via la commande centrale.
• Délestage suspend temporairement le chauffage pour éviter de dépasser la puissance souscrite.

Autrement dit, le bon branchement ne sert pas seulement à “faire fonctionner” le radiateur. Il sert à le faire fonctionner au bon moment, avec le bon niveau de confort, ce qui change tout dans une rénovation sobre et bien maîtrisée. Une fois ce rôle posé, le câblage lui-même devient beaucoup plus lisible.

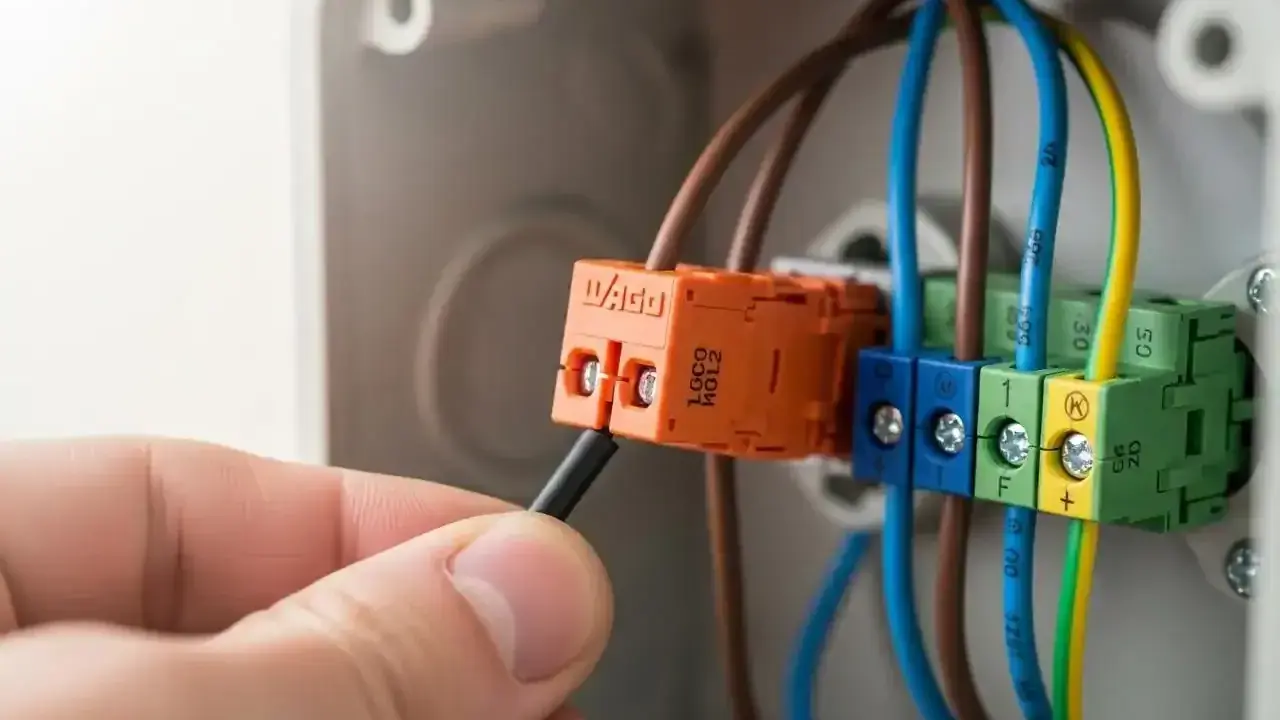

Repérer les fils avant de raccorder le radiateur

Le câblage dépend d’abord de l’identification des conducteurs. Dans une grande majorité de cas, on retrouve la phase, le neutre et, selon le modèle, un fil pilote souvent noir ou gris. La terre peut être présente ou non: cela dépend de la classe de l’appareil et des prescriptions du fabricant.

Je me méfie toujours des raccourcis basés uniquement sur la couleur. La couleur donne une indication, pas une certitude absolue. Avant tout branchement, il faut vérifier la notice du radiateur et la logique du boîtier mural. Sur un appareil à deux fils, il n’y a pas de pilotage séparé; sur un modèle à trois fils ou plus, le fil pilote doit être clairement identifié et traité comme un conducteur de commande, pas comme un fil d’alimentation.

Le point le plus important, et je le répète parce qu’il évite beaucoup d’erreurs, c’est que le fil pilote ne se raccorde jamais à la terre. S’il n’est pas utilisé, on l’isole proprement dans un connecteur adapté. C’est ce qui permet de garder une installation propre et évolutive. Une fois les fils repérés, on peut passer au raccordement proprement dit.

Brancher le radiateur pas à pas sans perdre la logique de l’installation

Pour une pose propre, je procède toujours dans le même ordre. Cela limite les oublis, surtout quand on travaille dans une boîte d’encastrement déjà chargée ou dans une rénovation où plusieurs générations de câbles cohabitent.

1. Couper l’alimentation au tableau et vérifier l’absence de tension avec un appareil adapté.
2. Identifier les fils du circuit mural et ceux du radiateur avant toute connexion.
3. Raccorder la phase à la borne prévue, puis le neutre à sa borne correspondante.
4. Raccorder la terre uniquement si l’appareil la demande explicitement.
5. Connecter le fil pilote sur la borne dédiée s’il doit être piloté par un programmateur, un gestionnaire ou une solution connectée.
6. Si le fil pilote n’est pas exploité, l’isoler dans un connecteur fermé et stable.
7. Refermer le boîtier, remettre sous tension et tester les modes du radiateur un par un.

Le test final compte autant que le branchement. Je vérifie toujours que le radiateur répond correctement aux changements de mode: confort, éco, hors gel ou arrêt selon le système installé. Si la consigne ne suit pas, le problème vient souvent d’un fil pilote mal raccordé, d’un programmateur mal paramétré ou d’un ordre prioritaire envoyé par la centrale. C’est là qu’un branchement techniquement juste mais mal compris crée les pannes “fantômes”.

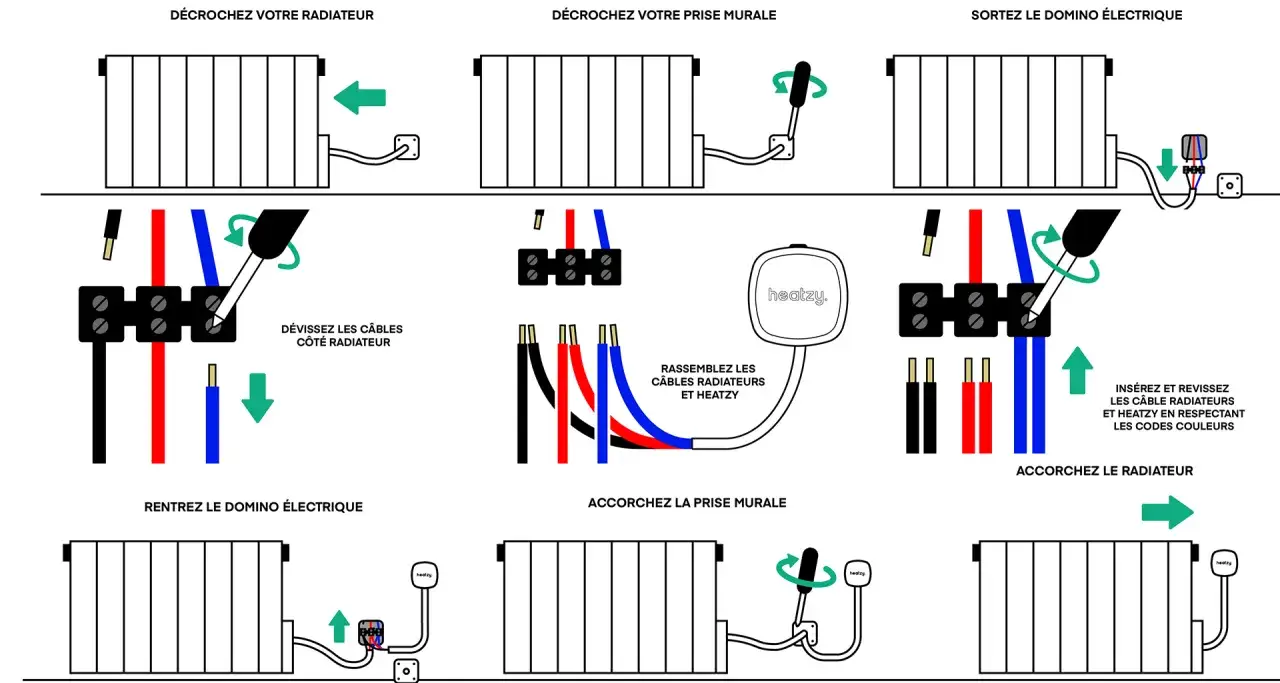

Quand l’installation passe par une sortie de câble connectée ou un module domotique, je lis aussi la notice de configuration avant d’aller plus loin. Le raccordement peut sembler simple, mais la logique logicielle derrière le fil pilote demande souvent un réglage de départ. Avant de fermer la boîte, il reste aussi à vérifier la protection du circuit lui-même.

Respecter les protections électriques du circuit chauffage

Sur ce type d’installation, la qualité du câblage ne suffit pas. Le circuit chauffage doit aussi être correctement protégé au tableau. En France, la logique actuelle de la NF C 15-100 impose un circuit dédié pour le chauffage électrique, avec un dimensionnement adapté à la puissance totale installée. C’est un point que je regarde toujours avant de valider un branchement.

Le bon réflexe, ce n’est pas de raisonner radiateur par radiateur, mais de raisonner puissance totale du circuit. Par exemple, deux appareils de 2 000 W donnent déjà 4 000 W: on ne les traite donc pas comme deux petits équipements isolés. J’ajoute aussi qu’un chauffage doit être protégé en amont par les dispositifs différentiels du logement, comme le reste de l’installation.

Ce cadre évite les surcharges et les déclenchements intempestifs. Il donne aussi de la marge si, demain, on remplace un convecteur par un modèle à inertie plus puissant ou si l’on revoit le zonage de chauffage. Et c’est précisément ce zonage qui fait la différence entre une installation simplement conforme et une installation vraiment utile au quotidien.

Éviter les erreurs qui bloquent le chauffage ou faussent les ordres

Les pannes liées au fil pilote sont souvent banales. Le problème n’est pas le radiateur lui-même, mais une confusion dans le câblage ou dans la lecture des ordres envoyés par la commande centrale. Voici les erreurs que je rencontre le plus souvent.

• Confondre fil pilote et terre: cela peut provoquer des ordres parasites, voire bloquer le radiateur dans un mode inattendu.
• Laisser un fil pilote nu: un conducteur non isolé peut toucher un autre élément et générer un comportement incohérent.
• Se fier uniquement aux couleurs: un câble noir n’est pas automatiquement un pilote, et un câble gris n’est pas forcément une commande.
• Sous-dimensionner le circuit: si la puissance totale dépasse la capacité du disjoncteur ou de la section, les coupures deviennent inévitables.
• Tester sans vérifier la centrale: un radiateur peut sembler en panne alors qu’il reçoit simplement un ordre d’arrêt, de hors gel ou de délestage.
• Vouloir tout piloter comme un appareil connecté: un modèle ancien sans fil pilote ne donnera pas les mêmes résultats qu’un radiateur récent prévu pour ces ordres.

Mon conseil le plus simple est de partir du symptôme. Si le radiateur chauffe en permanence, je regarde d’abord la consigne et l’éventuel ordre prioritaire. S’il ne chauffe pas du tout, je vérifie le mode central, puis le raccordement du fil pilote, puis la continuité de l’alimentation. Cette logique fait gagner du temps parce qu’elle sépare le problème électrique du problème de pilotage.

Ces vérifications deviennent encore plus utiles dans une rénovation, où l’on cherche souvent à mieux maîtriser la dépense sans refaire tout le réseau. C’est là que le fil pilote prend une vraie valeur d’usage.

Pourquoi le fil pilote reste intéressant en rénovation

Dans un logement existant, le fil pilote n’est pas un détail technique. C’est souvent le moyen le plus simple de faire évoluer le chauffage sans remplacer tous les émetteurs. Je le trouve particulièrement pertinent quand le projet vise un meilleur confort d’hiver et une consommation plus sobre, pièce par pièce, sans ouvrir tout le mur ni changer toute la stratégie du logement.

Je trouve que c’est là que la logique durable est la plus concrète. Chauffer moins souvent, et surtout chauffer au bon moment, produit des gains bien plus crédibles que les promesses de confort “intelligent” sans vraie stratégie derrière. Dans une maison bien rénovée, le pilotage pièce par pièce permet d’accompagner les usages réels au lieu de chauffer toute la journée par habitude.

Le point de décision est simple: si vos radiateurs sont déjà compatibles, un bon pilotage suffit souvent. S’ils ne le sont pas, il faut arbitrairement choisir entre une commande plus basique, une solution connectée adaptée ou le remplacement de l’appareil. Dans les deux cas, je préfère une installation claire et lisible à une solution sophistiquée mais mal exploitée.

Les derniers contrôles qui évitent de recommencer

• Vérifier que le fil pilote est bien sur sa borne dédiée, jamais sur la terre.
• Contrôler le serrage des connexions avant de refermer le boîtier.
• Tester la réaction du radiateur sur au moins deux ordres différents.
• Confirmer que la puissance du circuit reste dans la plage prévue par la protection du tableau.
• Étiqueter le circuit au tableau si plusieurs radiateurs partagent la même ligne.
• Conserver la notice du radiateur et de la commande centrale à proximité du tableau ou du dossier de rénovation.

Si l’installation est ancienne, si les couleurs ne correspondent pas, ou si la moindre mesure de tension vous paraît incohérente, je préfère faire confirmer le raccordement par un électricien. Sur un circuit chauffage, une heure de contrôle coûte moins cher qu’un branchement approximatif qui bloque les ordres ou dégrade la sécurité.
