Plancher chauffant hydraulique - Schéma, réglages et erreurs à éviter

Un bon chauffage par le sol ne se juge pas seulement à son confort, mais à la façon dont il est dessiné, réglé et équilibré. Un circuit hydraulique bien pensé diffuse une chaleur douce, travaille à basse température et s’accorde très bien avec une pompe à chaleur ou une chaudière à condensation. Je vais ici décoder le schéma, montrer le rôle de chaque composant, puis passer aux réglages et aux erreurs qui font vraiment la différence sur chantier ou en rénovation.

Ce que montre un schéma de plancher chauffant hydraulique

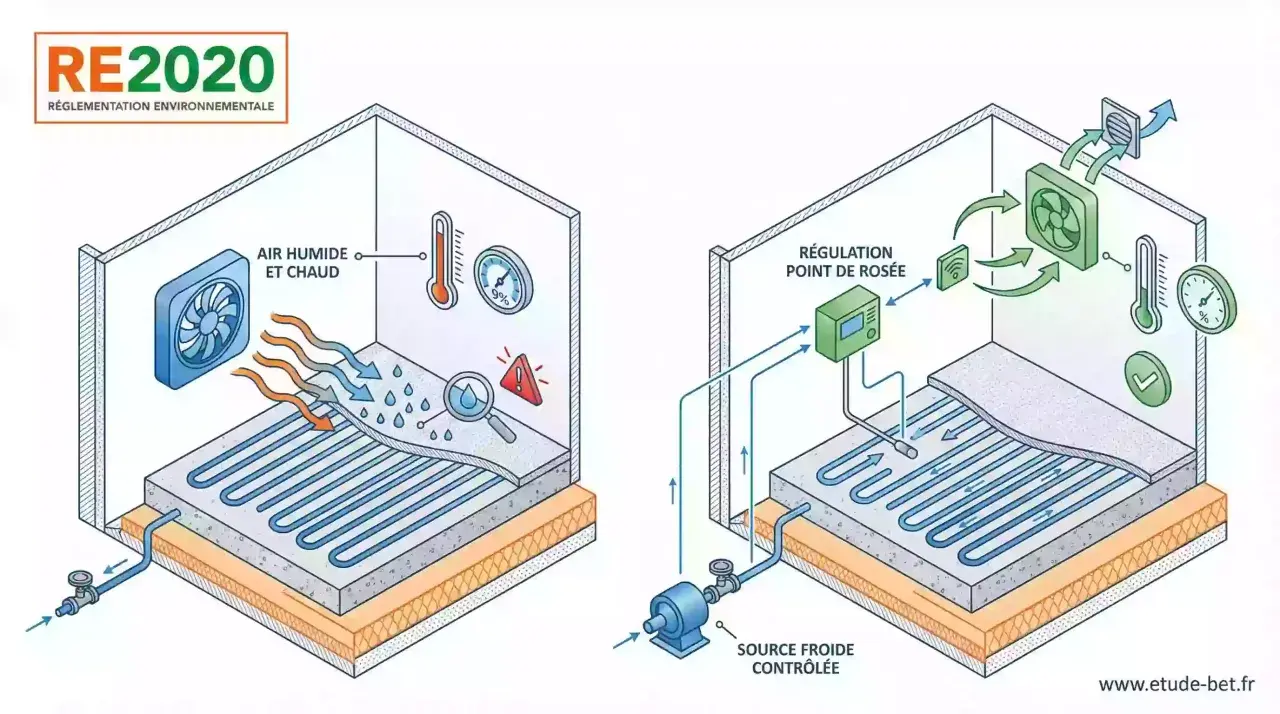

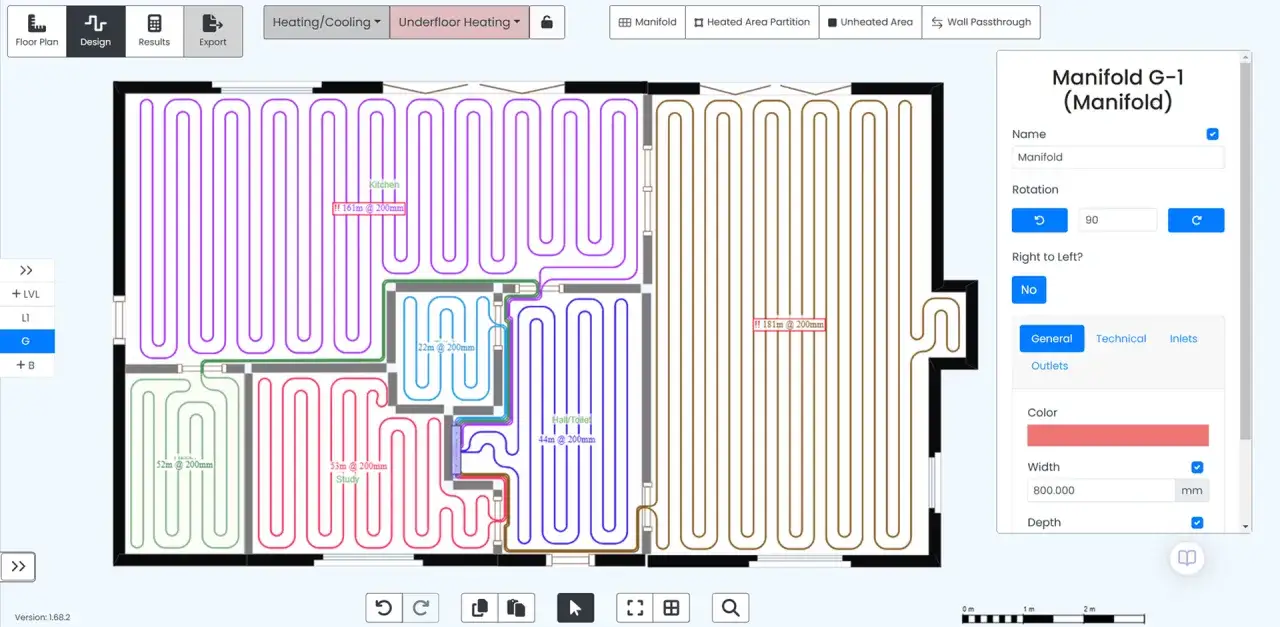

Je lis toujours ce type de schéma du générateur vers le collecteur, puis du collecteur vers les boucles noyées dans la chape. Le dessin doit permettre de comprendre en quelques secondes où l’eau est chauffée, comment elle est répartie entre les pièces et à quel endroit la température est maîtrisée.

Quand le schéma est bien fait, on repère aussi les points de service: vidange, purge, contrôle de pression et éventuelle sécurité de surchauffe. C’est ce niveau de lisibilité qui évite les erreurs de mise en œuvre, et c’est justement là que la température de fonctionnement devient décisive.

Comment l’eau circule et pourquoi la basse température change tout

Le principe est simple: l’eau est chauffée au niveau du générateur, puis envoyée vers le collecteur, qui alimente plusieurs boucles indépendantes. Chaque boucle donne la même idée de confort, mais avec un débit réglé en fonction de la pièce, de sa surface et de ses besoins réels. En retour, l’eau revient plus froide, ce qui permet au système de fonctionner en continu sans à-coups.

Sur une installation bien conçue, la basse température n’est pas une option, c’est la base du rendement. L’ADEME rappelle qu’une pompe à chaleur air/eau gagne en efficacité quand elle alimente un émetteur capable de travailler avec une eau peu chaude, ce qui place le plancher chauffant dans une très bonne plage d’usage. En pratique, je vise souvent une logique autour de 35 à 45°C pour l’eau de départ, avec une régulation qui ajuste selon la météo et les besoins de la maison.

Le cadre français est aussi clair sur le confort de surface: Légifrance impose que la température au contact des sols finis ne dépasse pas 28°C en aucun point. Ce n’est pas un détail réglementaire de plus; cela conditionne le pas de pose, l’isolation sous dalle, le choix du revêtement et la qualité de la régulation.

Autrement dit, un bon schéma n’explique pas seulement où passe l’eau. Il montre aussi comment la température est abaissée, stabilisée et répartie pour que le confort reste homogène, ce qui m’amène naturellement aux contraintes très concrètes de la rénovation.

Les réglages qui comptent vraiment en rénovation

En rénovation, je ne commence jamais par le tube. Je commence par la hauteur disponible, l’état du support et la source de chaleur existante. Si la réservation au sol est faible, un système mince ou une solution de rénovation adaptée peut être plus cohérente qu’une reprise lourde de toute la structure. Si l’on combine des radiateurs et un chauffage par le sol, il faut en revanche accepter une logique bi-température, avec des circuits qui ne demandent pas la même eau.

Les collecteurs modernes facilitent beaucoup ce travail, à condition qu’ils soient pensés comme de vrais organes de réglage. Des débitmètres, des vannes motorisables et des purgeurs accessibles changent le quotidien de l’installateur, mais aussi celui de l’occupant quand il faut réajuster une zone. Je préfère voir une pièce bien réglée qu’un réseau visuellement impressionnant mais impossible à équilibrer.

La régulation pièce par pièce n’est pas un gadget. Les servomoteurs, petits actionneurs placés sur le collecteur, ouvrent ou ferment chaque boucle selon la demande du thermostat de la pièce. C’est particulièrement utile dans une maison où le séjour, les chambres et les salles d’eau n’ont ni les mêmes horaires d’occupation ni les mêmes apports solaires.

Je regarde aussi le revêtement final avec beaucoup d’attention. Le carrelage et la pierre conviennent très bien, parce qu’ils transmettent vite la chaleur. Le bois, les stratifiés épais et certains tapis peuvent fonctionner, mais ils augmentent la résistance thermique du sol et réduisent la réactivité du système. En rénovation, ce point fait souvent la différence entre une installation sobre et une installation qui doit compenser par une eau trop chaude.

Quand la rénovation est bien préparée, le système reste discret et très confortable. Quand elle ne l’est pas, les défauts ressortent vite, surtout dans les cas de mauvais équilibrage, et c’est précisément ce que je vois le plus souvent sur les chantiers.

Les erreurs de conception que je vois le plus souvent

Les erreurs ne viennent presque jamais d’un seul composant. Elles apparaissent quand le schéma oublie un maillon de la chaîne: température, débit, isolation, régulation ou mise en service. Voici les pièges les plus fréquents.

• Envoyer une eau trop chaude dans les boucles: le sol devient irrégulier, la régulation perd en finesse et le rendement chute.
• Négliger l’isolation sous dalle: une partie de l’énergie part vers le bas au lieu d’aller dans la pièce.
• Oublier la bande périphérique: la chape se dilate mal, les ponts thermiques augmentent et les finitions souffrent.
• Faire des boucles trop longues ou trop inégales: certaines pièces chauffent trop vite, d’autres restent en retard.
• Ne pas équilibrer les débits au collecteur: le réseau devient capricieux et le confort varie d’une zone à l’autre.
• Installer le bon système avec la mauvaise logique de commande: sans régulation adaptée, même un excellent plancher chauffant reste sous-exploité.
• Oublier les points de purge et de vidange: la mise en service devient laborieuse et l’air parasite le fonctionnement.

Je vois aussi des erreurs plus discrètes, mais très coûteuses à long terme: un support pas assez plan, un collecteur mal positionné, une zone mal identifiée ou des meubles fixes placés sur une partie chauffante sans anticipation. Le dessin doit donc être concret, pas seulement esthétique. Une fois ces défauts évités, il reste à installer et à mettre en service le réseau avec méthode.

Mettre en œuvre et mettre en service sans perdre en confort ni en rendement

La réussite d’un plancher chauffant hydraulique se joue avant la chape, pas après. Les notices techniques sérieuses imposent un support propre et plan, une pose rigoureuse de l’isolant, puis une mise en eau et en pression avant la fermeture du système. Je préfère suivre une séquence simple et lisible.

1. Préparer le support en vérifiant la planéité, l’absence de gaines gênantes et la qualité de surface.
2. Poser l’isolant et la bande périphérique pour limiter les pertes thermiques et absorber les mouvements de la dalle.
3. Installer le collecteur dans un endroit accessible, avec les organes de réglage visibles et faciles à entretenir.
4. Dérouler les boucles selon le calepinage, c’est-à-dire le plan de répartition du tube dans chaque pièce.
5. Raccorder et identifier chaque circuit pour éviter les confusions à la mise en service.
6. Mettre en eau et en pression avant la chape, puis contrôler les débits et la réaction de chaque zone.

Sur les chantiers bien tenus, la mise en pression atteint souvent 6 bar pendant les opérations de contrôle, ce qui permet de vérifier l’étanchéité avant d’enfermer le réseau. C’est aussi le bon moment pour repérer une boucle mal orientée, une aire mal desservie ou un déséquilibre de débit. Je considère ce test comme une assurance technique, pas comme une formalité.

Une autre exigence que je trouve déterminante est la qualité de la régulation finale. Dans les installations résidentielles existantes, l’opération aidée par les certificats d’économies d’énergie demande une pose par un professionnel, une eau de réseau à 40°C maximum et une sonde placée au départ de chaque réseau depuis le collecteur. Ce triptyque n’a rien d’anecdotique: il structure réellement la performance du système.

Si le chantier est correctement préparé, les réglages de départ et de retour deviennent ensuite beaucoup plus simples à stabiliser. C’est le bon moment pour vérifier les derniers points que je garde toujours en tête avant de valider un projet.

Le contrôle que je garde avant de valider un projet de chauffage par le sol

Avant d’approuver un dossier, je vérifie toujours la même chose: la source de chaleur, la température de départ, l’accessibilité du collecteur, la logique de zoning et la compatibilité du revêtement. Si l’un de ces points manque, le système peut quand même fonctionner, mais il perdra en souplesse, en confort ou en sobriété. Et dans un projet durable, c’est souvent ce genre de détail qui compte le plus.

• La température d’eau prévue est-elle vraiment compatible avec un fonctionnement basse température ?
• Le collecteur permet-il de régler et d’isoler chaque boucle sans difficulté ?
• Le plan de pose tient-il compte des meubles fixes, des seuils et des zones peu utiles à chauffer ?
• L’isolation et la périphérie limitent-elles correctement les pertes vers le bas et les bords de dalle ?
• La régulation pièce par pièce est-elle prévue dès le départ, et pas ajoutée après coup ?
• Le revêtement final laisse-t-il réellement passer la chaleur sans étouffer le réseau ?

Quand toutes ces cases sont cochées, le système devient ce qu’il doit être: discret, stable, économique à l’usage et cohérent avec une architecture durable. C’est à ce moment-là qu’un schéma bien lu cesse d’être un simple dessin technique et devient un vrai outil de décision.
